提高压力容器焊接技术水平的四大要点
锅炉及压力容器等重要结构，要求接头安全焊透，但由于受结构尺寸及形状等限制，有时无法进行双面焊接。只能开单面坡口的特殊操作方法单面焊双面形成技术，它是手弧焊中难度较大的一种操作技能。
焊接立焊时，由于熔池温度过高，在重力的作用下，焊条熔化所形成的熔滴及熔池中的铁水易下淌形成焊瘤、焊缝两侧形成咬边。温度过低时易产生夹渣，反面易形成未焊透、焊瘤等缺陷，造成焊缝成形困难。熔池的温度是不易直接判明的，但它和熔池的形状和大小有关，因此，焊接时只要细心观察并控制熔池的形状与大小就能达到控制熔池温度，确保焊接质量的目的。
根据老师傅十几年的经验，用这样几句话可以概括这个规律：
1、焊条角度很重要，焊接规范不可少
掌握正确的焊接规范及根据焊接时情况的变化调整焊条角度及运条速度。焊条与焊件表面的夹角在左右方向为90°，与焊缝的角度，起焊时为70°～80°，中间为45°～60°，收尾时20°～30°。装配间隙为3～4㎜，应选用较小的焊条直径Φ3.2㎜和较小的焊接电流，打底焊时为110～115A，中间过度层为115～120A，盖面层为105～110A。电流一般比平焊小12%～15%，以减小熔池的体积，使之受到重力的影响减小，有利于熔滴过度。采用短弧焊接，缩短熔滴到熔池中去的距离，形成短路过度。
2、观熔池、听弧音，熔孔形状记在心
焊缝根部的打底焊是保证焊接质量的一个关键。采用灭弧法进行焊接，立焊灭弧节奏比平焊稍慢，每分钟30～40次，每点焊接时电弧燃烧稍长，所以立焊的焊肉比平焊厚。焊接时由下端开始施焊，打底的焊条角度大约70°～80°，采用两点击穿焊，在坡口一侧引燃电弧顺点焊点向根部进行预热熔化，听到电弧穿透坡口而发出的“扑扑”声，看到熔孔、形成熔池座，立即提起焊条熄灭电弧。然后重新引燃坡口的另一侧，第二个熔池应压住第一个开始凝固的溶池1/2～2/3，这样采用左右灭弧击穿便得到整条焊缝。灭弧要用手腕的灵活性，每一次都干净利落地将电弧熄灭，使熔池有瞬时凝固的机会。
收弧时，应注意每根焊条只剩80～100mm长时，焊条由于过热，熔化加快，这时灭弧时间应增长，使熔池有瞬时凝固，以防高温熔池运条下坠形成焊瘤。当焊条只剩30～40mm时准备做灭弧动作，将熔池某侧连续滴二三下，使其熔池达到缓慢降温目的，这样可防止焊道正面和背面产生缩孔及弧坑裂纹等缺陷。
3、熔池温度控制好，焊缝质量能提高
要求中间层焊波平正。中间两层按焊条直径φ3.2㎜，焊接电流为115～120A，焊条角度大约在70°～80°，采用锯齿形运条法，利用焊条角度，电弧长短，焊接速度和坡口内两侧停留时间来控制熔池温度。使两侧良好熔合，并保证扁圆形熔池外形。
第三层焊接时，不要破坏坡口边缘，留1mm左右的深度，使整条填充焊道平整。深度以上坡口边缘为基准线，给盖面打下基础，采用左右摆动一般情况下坡口两侧稍微多停一下，使坡口边缘熔化1～2㎜，并保证熔池及坡口两侧温度均衡，主要观察熔池形状，把熔池控制成月牙型，熔池多的一面少停留，少的一面多停留，边施焊边计算焊缝高度和宽度。
4、运条手法保正确，焊缝方能成型好

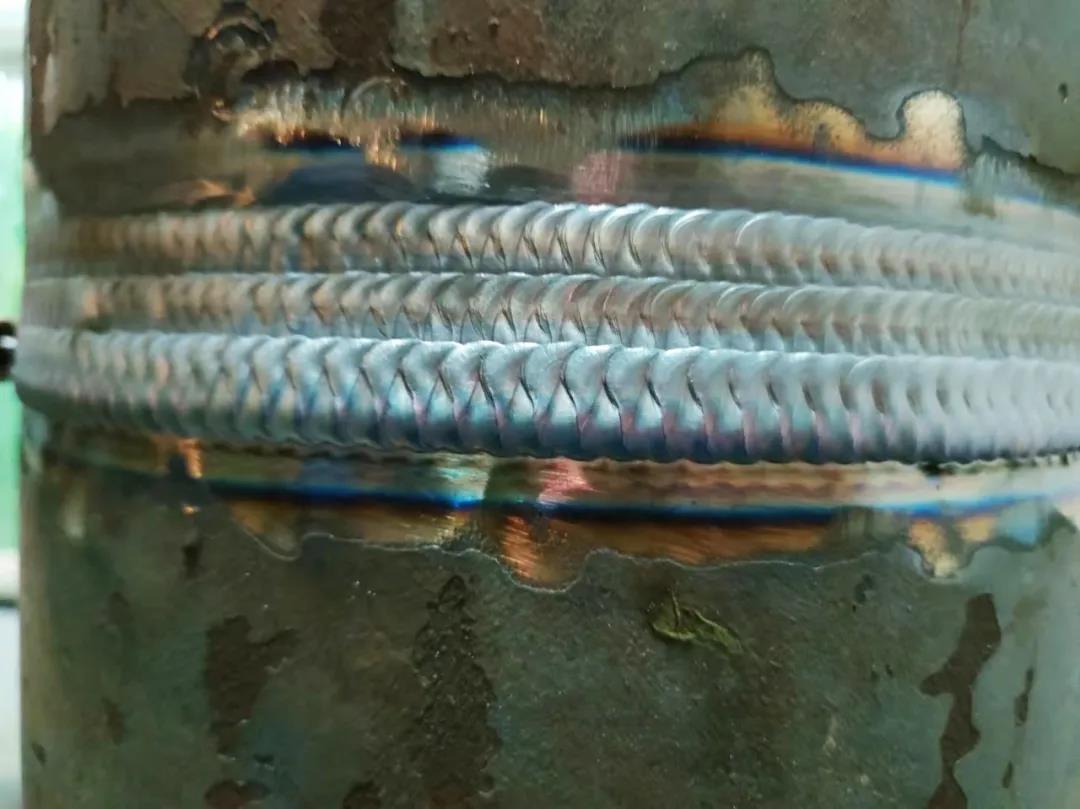

盖面焊时，焊接时可采用锯齿形或月牙形运条法，运条要稳，在焊道中间速度要稍快，在坡口两侧边缘要稍作停留。工艺规范为焊条直径φ3.2㎜，焊接电流为105～110A，焊条角度均应保持80°左右，焊条左右摆动，使坡口边缘熔化1～2㎜，两侧停顿时稍微上下颤动。
盖面时要保证焊缝边缘好，发现咬边焊条稍微动一下，或多停留一下以弥补缺陷，表面过度才能圆滑。盖面接头起焊时，焊件的温度偏低，易产生熔合不良和夹渣、接头脱节、过高等缺陷，因此盖面的好坏直接影响焊缝的表面成型。故在接头时运用预热法施焊，在起焊端以上15㎜左右，用划擦法由上至下引燃电弧，并将电弧拉长3～6㎜，对焊缝起焊处进行预热。然后压低电弧，在原电弧坑2/3处连摆2～3次，以达到良好溶合后转入正常焊接。
四、焊接自动化 山东金鲁鼎
生产制造业不断发展壮大，越来越多的生产制造业对焊接的需求不断扩大。而焊接专业人员的培养已远远满足不了社会的用工需求，甚至一度出现无工可招的尴尬局面，那么自动化焊接成为必然趋势。
金鲁鼎焊接（山东）有限公司顺应国家政策，专注管道焊接研发生产十余年，已成为一家集研发、生产、销售为一体的自动焊接机的生产厂家。公司自建立以来秉持“立心于斯 鼎诚致远”的企业理念，不断研发创新，设计推出满足市场需求的自动化焊接设备，真正为企业解决焊接需求。
公司主要产品有管-法兰自动焊接机、环缝自动焊接机、大型罐体自动焊接机、波纹管自动焊接机。公司产品广泛应用于供水设备、水处理设备、压力容器、石化设备、食品机械、仪器仪表、工程机械、金属软管、燃气（撬装）设备、制冷设备、消防设备、石油装备、真空设备、润滑设备、制药设备、厨房设备、汽车零部件等行业，欢迎莅临考察。
文章来源网络旨在学习分享，如有侵权联系删除
