氩弧焊高技巧必备资料

栏目：行业知识发布时间：2022-07-22

分享到：

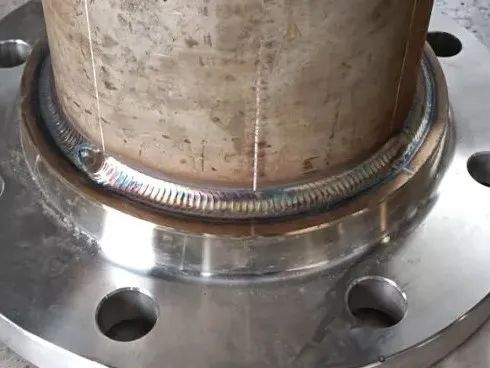

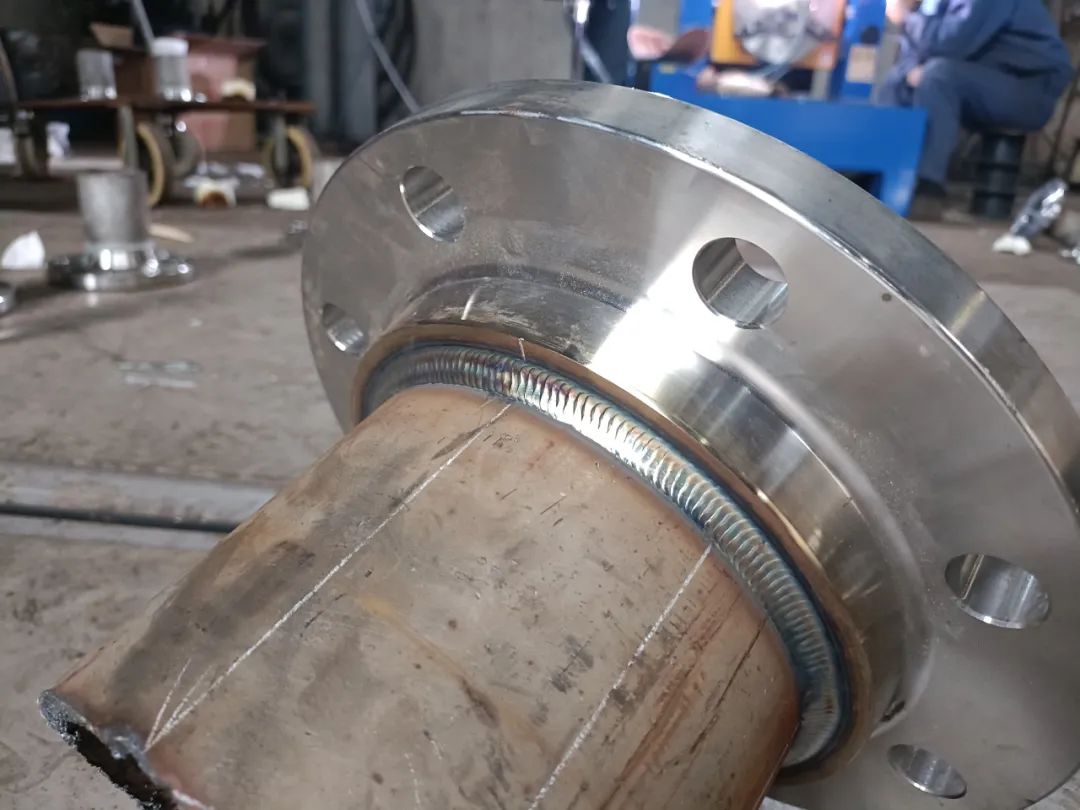

完美焊缝一直是学习氩弧焊工艺焊工追求的目标，也是展示氩弧焊工艺水平的高低，让自己能够向企业开出高待遇的资本，不过随着智能焊接技术的发展，自动化焊接设备已经能够不需要焊工的情况下，能够得到完美的焊缝。

但是，即使是再高的设备智能水平，也需要注意焊接前的准备，如果没有焊前准备，那么就没有完美焊缝的机会了，因此，在此小编为大家介绍一下，氩弧焊操作的焊前小常识。

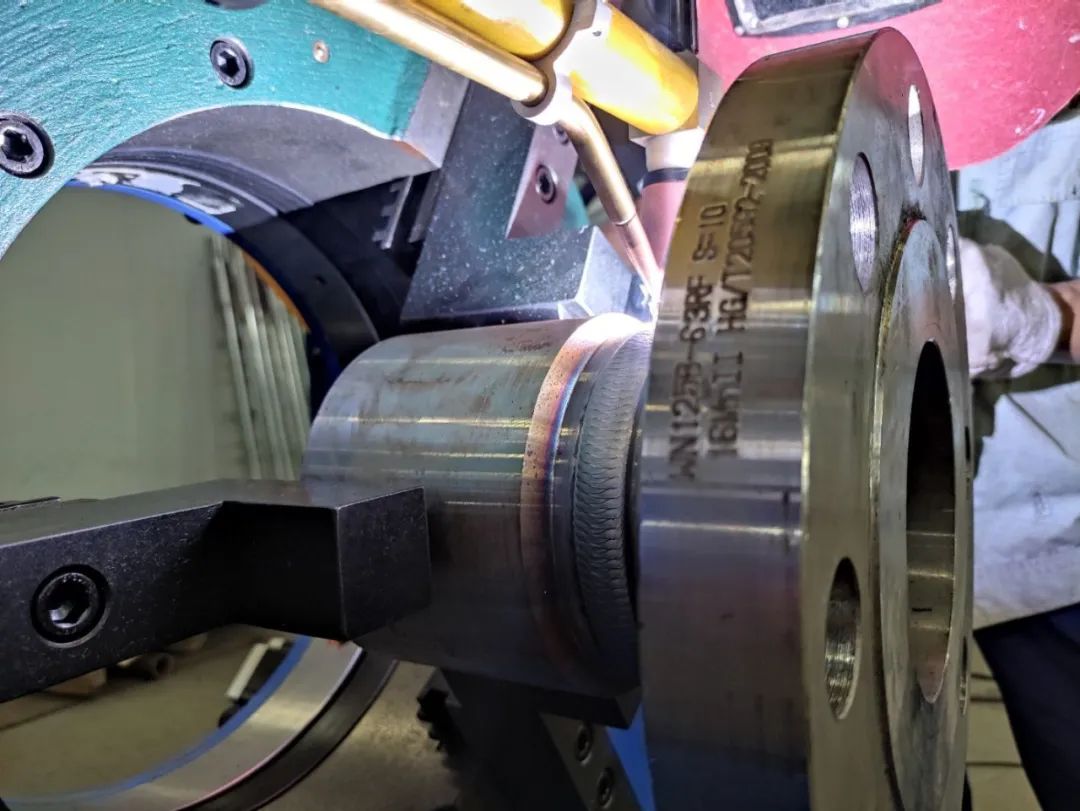

1、根据工件材质规格选择焊丝牌号规格和钨极牌号

选用焊丝太细不但生产率低，并且由于比表面积大，相应带入焊缝中的杂质也多。

2、根据工件特性和焊丝规格确定钨极直径和端部形状

正确选用钨极直径，技能提高生产率又能满足工艺上的要求和减少钨极的烧损。钨极直径选用过小则使钨极熔化和蒸发，或引起电弧不稳和焊缝夹钨等现象出现。钨极直径选用过大，在用交流电源焊接时会出现电弧漂移而分散或出现偏弧现象。如果钨极直径选用合适，交流焊接时一般端部会熔成圆球形。选用钨极（一般来说直径2.4mm用的比较多，它的电流造应范围是150A—250A，铝例外）。钨极直径一般应等于或大于焊丝直径，焊接薄工件或熔点低的铝镁合金时钨极直径略小于焊丝直径，中厚工件钨极直径等于焊丝直径，厚工件钨极直径大于焊丝直径。

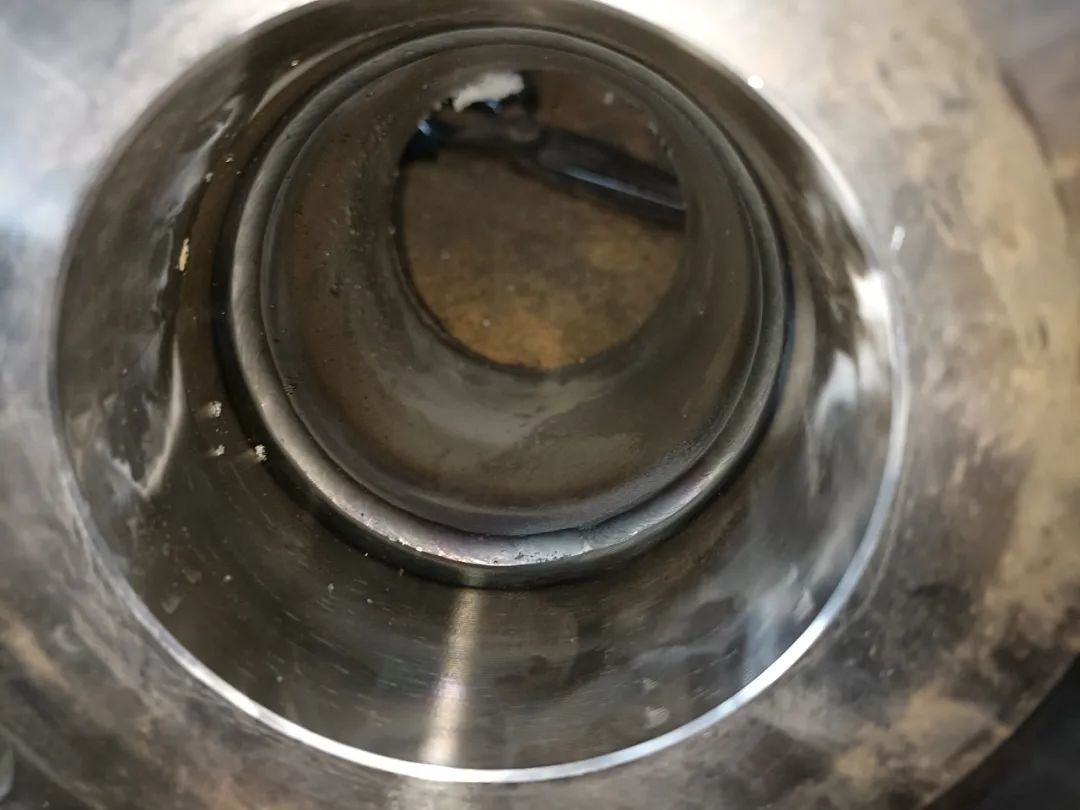

3、焊接电流

是GTAW最重要的参数，取决于钨极种类和规格。电流太小，难以控制焊道成形，容易形成未熔合和未焊透缺陷，同时电流太小造成生产效率降低会浪费氩气。电流太大，容易形成凸瘤和烧穿缺陷，熔池温度过高时，会出现咬边、焊道成形不美观。电流大小要适当，根据经验，电流一般为钨极直径的30-55倍，交流电源选下限，直流正接选上限，当钨极直径小于3mm时，从计算值减去5-10A，当钨极直径大于4mm时，计算值再加10-15A。同时还需要注意的是焊接电流不能大于钨极的许用电流。

4、喷嘴直径

气体保护区的大小与喷嘴直径相关的，喷嘴直径过大，散热快，焊缝宽，焊速慢影响视线，在保证保护效果不变的情况下，随着喷嘴直径增大气体流量也必须增大因而造成氩气浪费；喷嘴直径过小保护效果变差，又容易被烧坏，满足不了大电流焊接要求。根据钨极的直径选用多大的喷嘴，钨极直径的2.5—3.5倍是喷嘴的内径D=（2.5—3.5）dw其中D表示喷嘴内径（mm），dw表示钨极直径（mm）。

5、气体流量

在保证保护效果良好的前提下尽量减小气体流量，以降低成本。单流量钛小，喷出来的气流挺度差，轻飘无力，容易受外界气流的干扰，影响保护效果，同时电弧也不能稳定燃烧，焊接中可以看到有氧化物在熔池表面漂移，焊缝发黑而无光亮。流量太大，不但会浪费保护气，还会是焊缝冷却过快，不利于焊缝成形，同时容易形成紊流而卷入空气，破坏保护效果。气体流量Q主要取决于喷嘴直径和保护气体种类，也与被焊金属的性质、焊接速度、坡口形式、钨极外伸长度和电弧长度有关。手工焊时可用经验公式Q=（0.18-1.2）D计算，D为喷嘴直径，单位为mm，Q单位为L/mm。当D≥12mm时系数取1.2，D≤12mm时，系数取0.8，以达到挺度基本一直。
