氩弧焊技术——来说一说怎样不夹钨？

　　什么叫焊接夹钨？

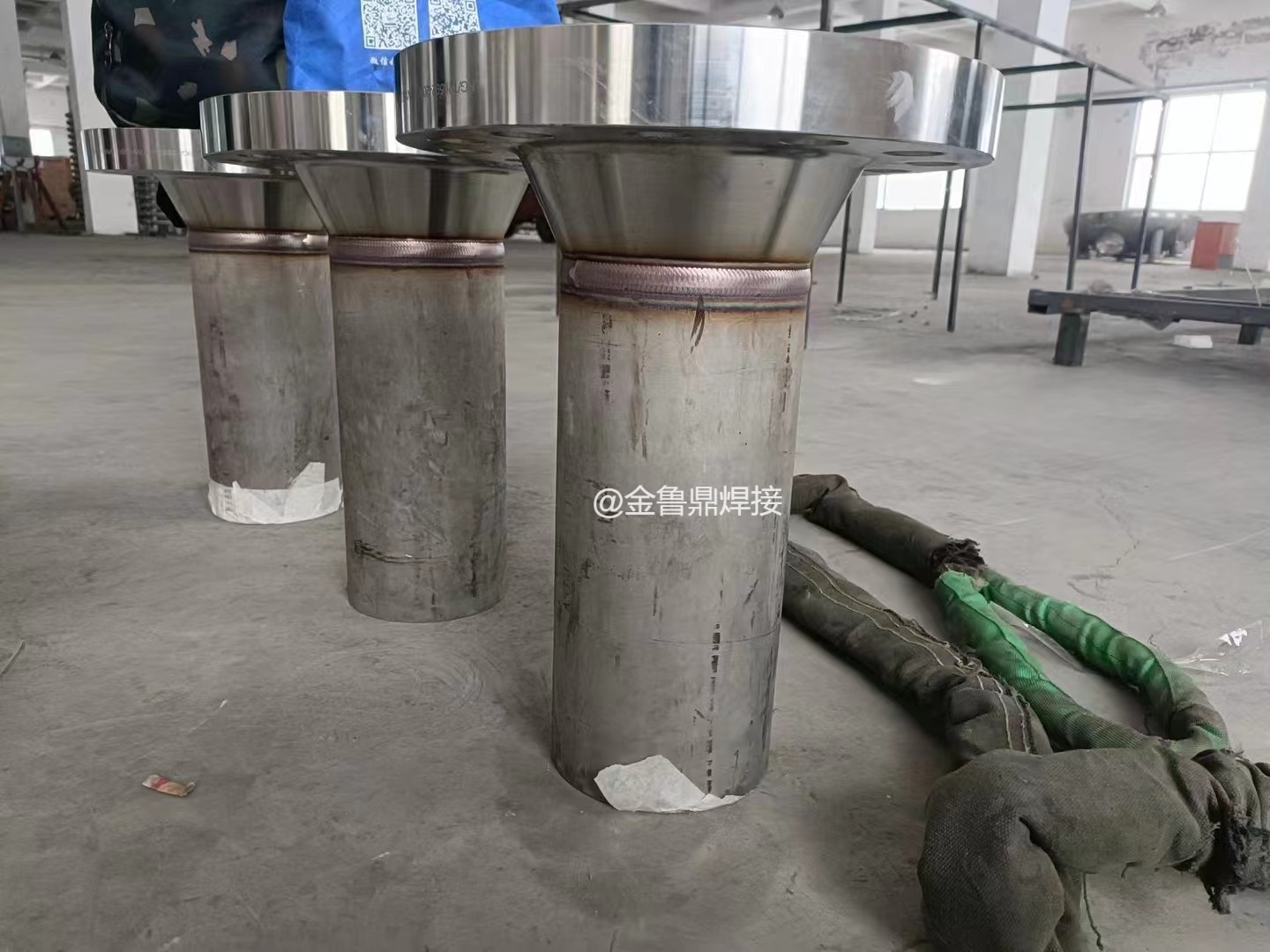

　　在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内侧形成的高密度夹杂物称夹钨。焊接镍铁合金时，则其与钨形成合金，使X射线探伤很难发现。

　　由于夹钨几何形状不规则，尖角、棱角对焊缝有割裂作用，易造成应力集中，是产生裂纹的根源之一，因此，夹钨是一种比较严重的缺陷。

　　1、影响焊缝产生夹钨缺陷的因素TIG焊夹钨缺陷的产生原因，根据笔者实际焊接经验总结和经过焊接试验的数据统计，导致焊缝产生夹钨的原因有以下几方面：

　　工艺因素的影响一般认为，焊接电流、保护气体、钨极伸出长度等工艺因素对TIG焊夹钨缺陷的产生有一定的影响。

　　焊接电流超过了钨极的承载能力，导致钨极过热烧损，钨粒崩落熔池。钨极伸出长度过长，导致钨极过热，钨极熔化或氧化，进入熔池，形成夹钨。

　　保护不良，导致钨极氧化。一般是因为保护气体选择不当，保护气体流量选择错误以及外界因素干扰（室外气流等）导致夹钨缺陷产生。直流TIG焊时极性选择不当（直流反极性）或采用交流电源焊接，也会大大增加夹钨的几率。

　　2、操作因素的影响手工焊接过程中，由于操作者施焊操作不慎，也会导致夹钨缺陷的产生。根据TIG焊的操作经验，焊接操作方面导致夹钨缺陷产生的因素主要有：

　　钨极与熔池或焊丝接触。一般是由于操作手法不熟练或电极夹夹持电极不牢使钨极滑落与熔池接触；在TIG焊接触引弧时，也易将钨颗粒带入熔池。

　　熔池飞溅造成对钨极的污染。焊件清理不良，铁锈、污物等导致飞溅增大，飞溅金属与钨接触后落入熔池。

　　TIG焊接触引弧时，钨极直接与焊件接触，易产生夹钨。

　　 3、钨极材料对夹钨缺陷的影响钨极材料的影响

　　钍钨电极：传统电极，有着优越的焊接性能，在焊接过程中不断弧、不散弧、不飘逸、不飞溅、电弧稳定、耐高温，钨极头不易变圆，使用寿命较长。

　　铈钨电极：在低电流条件下有着优良的起弧性能，维弧电流较少。镧钨电极：交流、直流条件下均可使用，耐用电流高而烧损率最小。

　　锆钨电极：在交流条件下，焊接性良好，尤其在高负载电流的情况下，锆钨电极表现的优越性能，是其他电极不可替代的。

　　钇钨电极：弧束细长，压缩程度大，在中、大电流其熔深最大。主要应用于军事工业和航空航天工业。

　　纯钨电极：不添加任何稀土氧化物，电子发射能力最小，只适合于交流大负荷条件下的焊接。由于在焊接时冷热温差交替出现，钨极端部角度小，很容易产生应力集中，导致钨极尖端应力断裂，钨极掉入熔池中形成夹钨。如果钨极表面粗糙，焊接时，高温产生的氧化物在向尖端移动中在局部堆积，导致局部氧化物聚集，易产生崩裂现象，导致夹钨产生。

　　钨极锥度的影响钨极的圆锥角大时，不易出现夹钨。

　　钨极端部形式的影响端部为尖角时较端部位圆角时更为易于产生夹钨缺陷。

　　钨极质量钨极如果质量问题出现开裂或产生裂纹，也会在焊接过程中使钨崩落至焊接熔池导致裂纹产生。

　　4、控制焊缝夹钨缺陷的措施严格根据钨极的种类、直径选择所使用的焊接电流。铈钨极是低电流焊接环境下的较好选择，保证具有良好的引弧性能。镧钨极适用于较大焊接电流（I＞100A）以及交流电源焊接时选用。镧钨极在温差大的情况下不易出现爆裂。

　　严格控制惰性保护气体的纯度（≥99.9%）。

　　焊接时应控制钨极伸出长度，对接焊时钨极伸出长度一般保持在5～6 mm；焊接角焊缝时钨极伸出长度最好为7～8mm。

　　直流TIG焊选择直流正接极性。

　　选择合理的气体流量数值；在室外风大场所焊接应采用挡风板。焊接时尽可能采用短弧焊接，增强保护效果。

　　使用专用的打磨设备打磨钨极；小电流焊接时钨极打磨出小的夹角和尖角；大电流焊接时打磨出适当大的夹角，端部打磨成大角度、圆角。强化焊工操作基本功，焊接时，严格控制钨极与工件间距离，以免与工件接触导致夹钨。

声明

　　本网站所发布文章仅为学习交流之用，无商业用途，向原作者致敬。因某些文章转载多次无法找到原作者在此致歉，若有侵权请联系小编，我们将及时删文或者注明出处，感谢您的支持！
